Technische gegevens
|
Draadafmeting |
|
M5 |
|
Coating |
|
DLC |
|
Draadsoort |
|
M |
|
Flankhoek |
|
60 graden |
|
Snijmateriaal |
|
HSS E PM |
|
Norm |
|
Fabrieksnorm |
|
Schroefdraadnorm |
|
DIN 13 |
|
Tolerantieklasse |
|
ISO 2X 6HX |
|
Aansnijdingsvorm |
|
C |
|
Spiraalhoek |
|
40 graden |
|
Schacht |
|
DIN 1835 B met h6 |
|
Inwendige koeling |
|
ja |
|
Toepassing bij boringtype |
|
tot 2,5×D bij blind gat |
|
Snijrichting |
|
rechts |
|
Draadspoed |
|
0,8 mm |
|

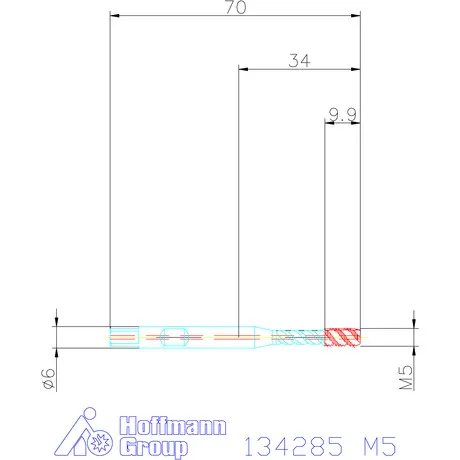

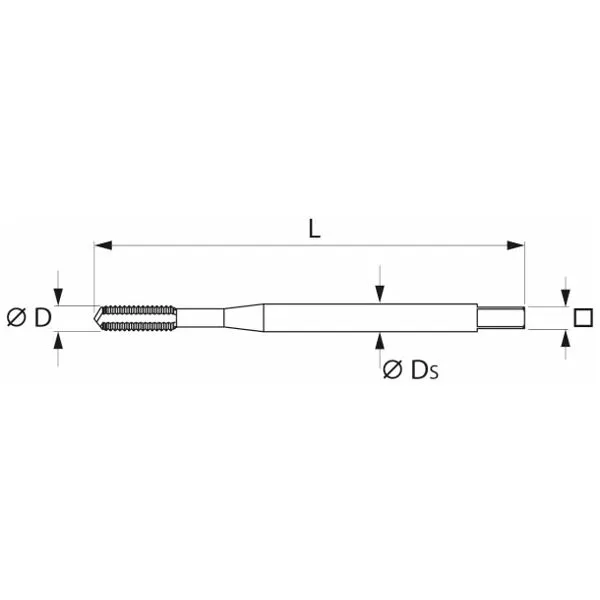

Totale lengte L |
|
70 mm |
|
Schacht-⌀ Ds |
|
6 mm |
|
Schacht-vierkant □ |
|
4,9 mm |
|
Kerngat-⌀ |
|
4,2 mm |
|
Schroefdraad-⌀ |
|
5 mm |
|
Schachttolerantie |
|
h6 |
|
Type schroefdraadgereedschap |
|
Machinetap voor de synchrone bewerking |
|
Aantal spaangroeven |
|
2 |
|
Gekleurde ring |
|
geel |
|
Aantal snijkanten Z |
|
2 |
|
Draaddiepte |
|
12,5 mm |
|
Producttype |
|
Tap |

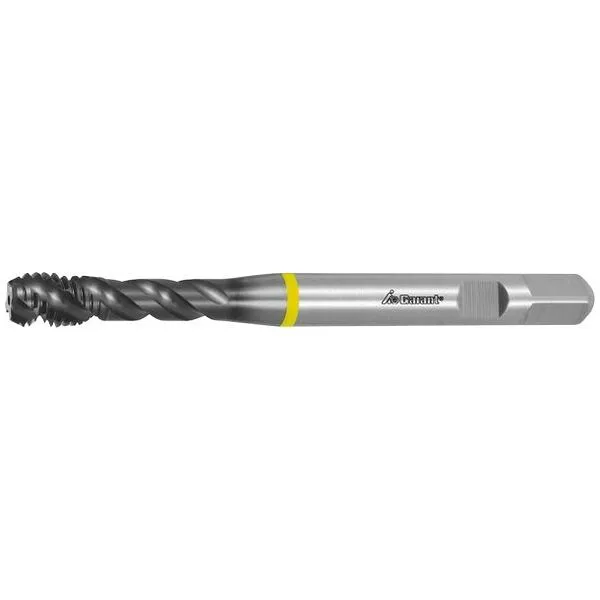

GARANT Machinetap voor synchroonspindels HSS-E-PM IK / vorm C, DLC, M: M5
